隨著新能源汽車產業的快速發展，永磁同步電機（PMSM）因其高效率、高功率密度等優勢，成為新能源汽車驅動系統的核心部件。

電機零位（即轉子初始位置角）的精確檢測直接影響汽車驅動電機的控制精度、動態響應及整車性能。若零位偏差過大，可能導致電機啟動抖動、效率下降甚至系統故障。因此，汽車電機零位測試是新能源汽車驅動電機出廠前的關鍵環節。下面結合電機旋變調零測試系統對新能源汽車驅動電機零位測試方法進行介紹。

一、汽車驅動電機電機零位測試的意義

電機零位是指轉子永磁體N極（或特定基準位置）與電機控制器采樣傳感器（如旋變、霍爾）零刻度線的相對角度。其準確性直接關聯以下性能：

1、控制精度：零位偏差會導致電流矢量定向錯誤，降低轉矩輸出效率；

2、動態響應：?jiǎn)?dòng)時若零位不準，可能引發反轉或延遲；

3、耐久性：汽車驅動電機長期運行中累積的零位偏移可能加劇電機損耗。

傳統測試依賴線下臺架或人工標定，效率低且成本高。而專業的電機旋變調零測試系統通過集成傳感器、自動化控制及數據分析模塊，實現了電機零位測試的高效化與精準化。

二、汽車驅動電機電機零位測試原理

在驅動電機靜態調零過程中，電機保持靜止，其繞組內不會形成旋轉磁場，但仍可能因電機制造公差、磁路不均勻或繞組參數差異等因素導致零點誤差。靜態調零的關鍵在于通過檢測電機繞組的靜態參數（例如繞組電阻、靜態電感及零點電壓等），識別零點誤差的幅值與方向，并借助相應調整手段（如調節控制器參數或電機機械結構）以修正該偏差。

具體來說，在電機靜止?fàn)顟B(tài)下，對繞組施加特定的直流電壓或電流，測量其兩端的電壓、電流等信號，依據歐姆定律和電磁感應原理推算出繞組電阻和靜態電感值。同時，檢測未加外部驅動信號時電機的零點電壓，該電壓可用于反映電機的零點偏差情況。綜合這些參數的測量與分析，可確定靜態調零的目標值，并通過相應調整措施實現電機的準確調零。

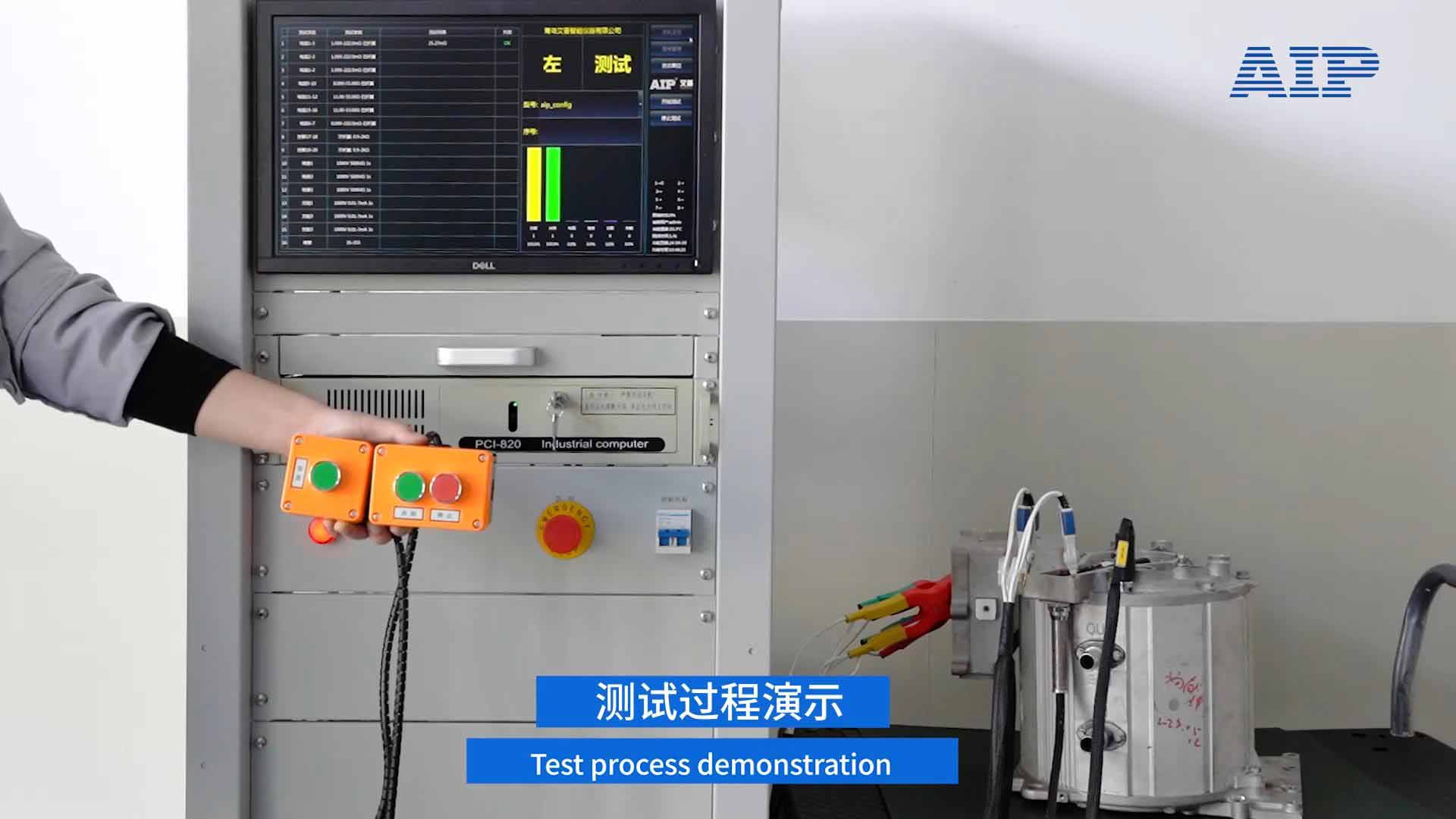

在實際應用中，電機旋變調零測試系統可根據電機類型與使用場景靈活配置測試方案。例如，某新能源汽車驅動電機廠商在出廠檢測時，采用該電機測試系統系統，搭配自動化上下料裝置，實現電機零位測試與旋變校準一體化，檢測合格率大幅提升；某電機研發機構在優化電機控制策略時，利用該電機測試系統系統的多工況模擬功能，精準獲取不同溫度、負載下的零位數據，為控制算法優化提供了可靠數據支撐。

汽車電機零位測試是保障驅動系統性能的基礎環節。AIP艾普專注全球電機測試，必將與電機本體技術一同演進，研發生產更高效精準的電機旋變調零測試系統，共同驅動汽車產業邁向更加高效、安全與舒適的嶄新未來！
