機器人旋轉關節模組測試方案
機器人旋轉關節模組是工業機器人、協作機器人乃至人形機器人中最關鍵的執行單元,其性能優劣直接決定了整機的運動精度、動態響應能力與長期運行可靠性。為了全面驗證關節模組是否滿足設計指標,需要建立一套覆蓋機械特性、電氣性能及動態響應等多維度的標準化測試方案。

一、機器人旋轉關節模組的機械性能測試
機械性能測試關注的是關節模組在不通電或靜態工況下的被動特性以及安全保護功能。能夠幫助工程師了解關節的順滑性、剛性、傳動間隙以及制動能力,為后續的控制算法和機械設計提供基礎數據。
在測試中,首先要測量反向驅動轉矩。這一指標反映了關節模組在斷電狀態下被外部力矩反向推動的難易程度,直接關系到協作機器人的安全性與人機交互的順滑體驗。采用高精度小量程轉矩傳感器勻速驅動輸出端,系統會自動記錄克服減速器和電機齒槽轉矩所需的最小扭矩。與之密切相關的還有啟停允許轉矩,即在關節靜止但未通電時,輸出端能夠承受的最大外部負載而不發生滑移。這兩項標配測試可以快速評估關節的被動安全邊界。

對于慣量匹配和結構剛性要求較高的應用場景,用戶可以選擇加測轉動慣量、機械剛度、背隙以及伺服靜剛度。制動與安全功能同樣是機械性能測試中不可或缺的一環。額定靜制動轉矩測試的是抱閘在靜止狀態下能夠保持的扭矩上限;而額定動制動轉矩則模擬關節在高速旋轉中觸發急停,測量從額定轉速到完全停止所需的制動距離與時間。此外,安全轉矩關斷功能作為可選測試項目,需要驗證外部急停信號觸發后,驅動器能否在極短時間內切斷功率輸出,同時維持編碼器供電,以滿足ISO 13849等國際安全標準。
AIP艾普的機器人關節模組測試系統嚴格對標GB/T 43200-2023《機器人一體化關節性能及試驗方法》等國家標準,確保測試結果具有行業公信力。
二、機器人旋轉關節模組的電氣性能測試
電氣性能測試是關節模組驅動能力的直接體現,覆蓋了從空載到額定、從峰值轉矩到持續效率的完整運行區間。這一部分的測試結果決定了關節能否滿足機器人對出力、轉速和能耗的苛刻要求。

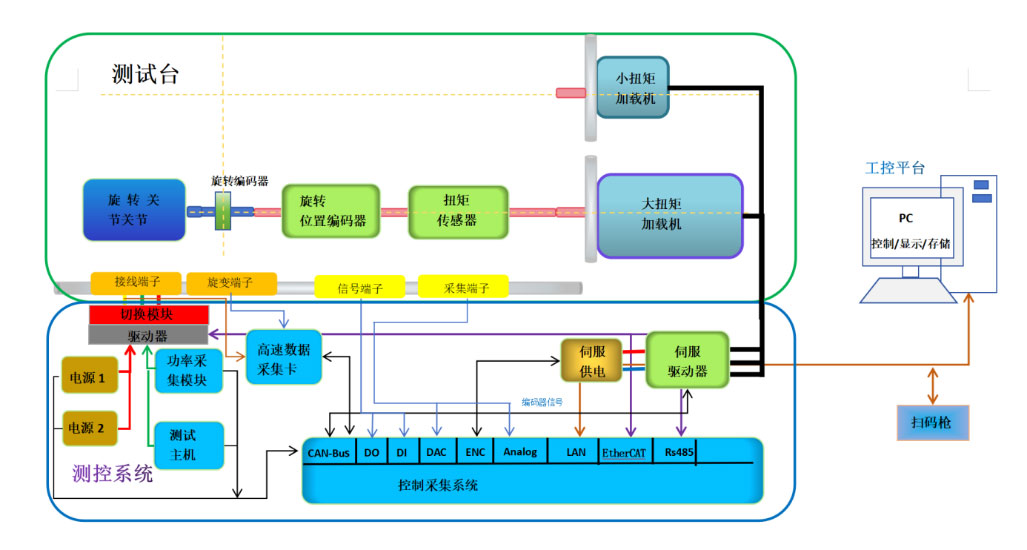

機器人旋轉關節模組電氣性能測試最基本的測試項目是性能測試T-N曲線。通過自動化的負載拖拽,系統可以繪制出從空載到堵轉全范圍內的扭矩-轉速特性圖,并同時記錄最高轉速、額定轉速、空載電流、額定轉矩下的電流以及額定效率。AIP艾普的機器人旋轉關節模組測試系統采用高響應同步采集板卡,一鍵生成完整報告。在此基礎上,測試系統還會自動測量轉矩常數,通過反電動勢法或負載法精確計算該值及其線性度,為控制器參數標定提供依據。
對于追求輕量化和高功率密度的機器人關節,用戶還可以選配轉矩密度和功率密度測試,結合實測的外形尺寸與質量,由軟件自動輸出數值,方便不同設計方案的橫向?qū)Ρ取T诰确矫?,絕對定位精度和重復定位精度是關節模組最為核心的指標之一。測試時配置角秒級圓光柵,在多圈旋轉范圍內選取若干目標位置,測量實際到位偏差。與此同時,轉矩控制精度也需要通過串聯式動態扭矩傳感器進行驗證,在額定扭矩范圍內設定多個目標點,評估閉環控制誤差。

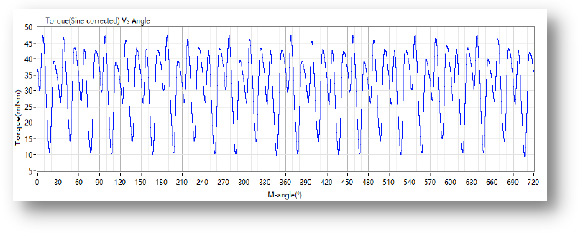

在穩態運行中,轉速波動和轉矩波動同樣需要納入標配測試。機器人旋轉關節測試系統實時采集轉速與扭矩信號,計算波動峰峰值與有效值,并可進一步進行FFT分析,分離出與換相頻率、減速器嚙合頻率相關的波動分量,幫助工程師精準定位振動來源。
所有這些電氣性能測試項目均集成在機器人關節模組測試系統中,測試數據可自動上傳至工廠MES系統,實現“一機一檔”的可追溯管理。

三、機器人旋轉關節模組的控制性能測試
如果說靜態電氣性能決定了關節模組的“力氣”,那么動態響應能力則決定了它的“身手”。
機器人旋轉關節模組的控制性能測試主要評估關節在變指令、變負載下的跟隨性能,包括階躍響應時間、頻帶寬度、旋轉角度范圍以及振動噪聲等。
在階躍響應測試中,位置階躍響應是標配項目。測試時輸入正向或負向的位置階躍指令,系統會記錄從指令發出到實際位置首次進入穩定誤差帶的時間,同時觀測超調量與振蕩次數。轉速階躍響應和轉矩階躍響應雖然目前作為可選項目,但對于需要高動態響應的機器人應用場景同樣至關重要。
頻帶寬度則是衡量關節動態特性的另一把標尺。位置頻帶寬度屬于標配測試,通過輸入正弦掃頻位置指令,測量輸出位置幅值衰減至-3dB時的頻率,該數值越高,說明關節的位置環響應越快。轉速頻帶寬帶和轉矩頻帶寬度作為選配,適合對控制帶寬有極致要求的研發場景。
此外,對于有限轉角的關節模組,例如人形機器人的髖關節或膝關節,旋轉角度范圍測試可以驗證機械限位下的實際可旋轉角度。振動與噪聲測試則通過在關節外殼布置加速度計與麥克風,在全轉速范圍內測量振動速度(mm/s)和聲壓級(dB(A))。AIP艾普提供專門的NVH測試系統模塊,能夠幫助用戶定位共振頻率,優化機械結構設計。
這些可選項目雖然并非每條產線都必需,但在研發階段往往能提供極其寶貴的數據支撐。

從機械性能的被動特性,到電氣驅動的效率與精度,再到動態響應能力,一套完整的機器人旋轉關節模組測試方案需要涵蓋數十項關鍵指標?;谇鄭u艾普智能儀器有限公司的產品體系,上述方案中既有反向驅動轉矩、性能測試T-N、位置頻帶寬度、額定溫升等標配項目,也有轉動慣量、背隙、轉矩密度、頻帶寬度擴展等靈活選配項,能夠滿足從研發摸底到量產抽檢的全場景需求。

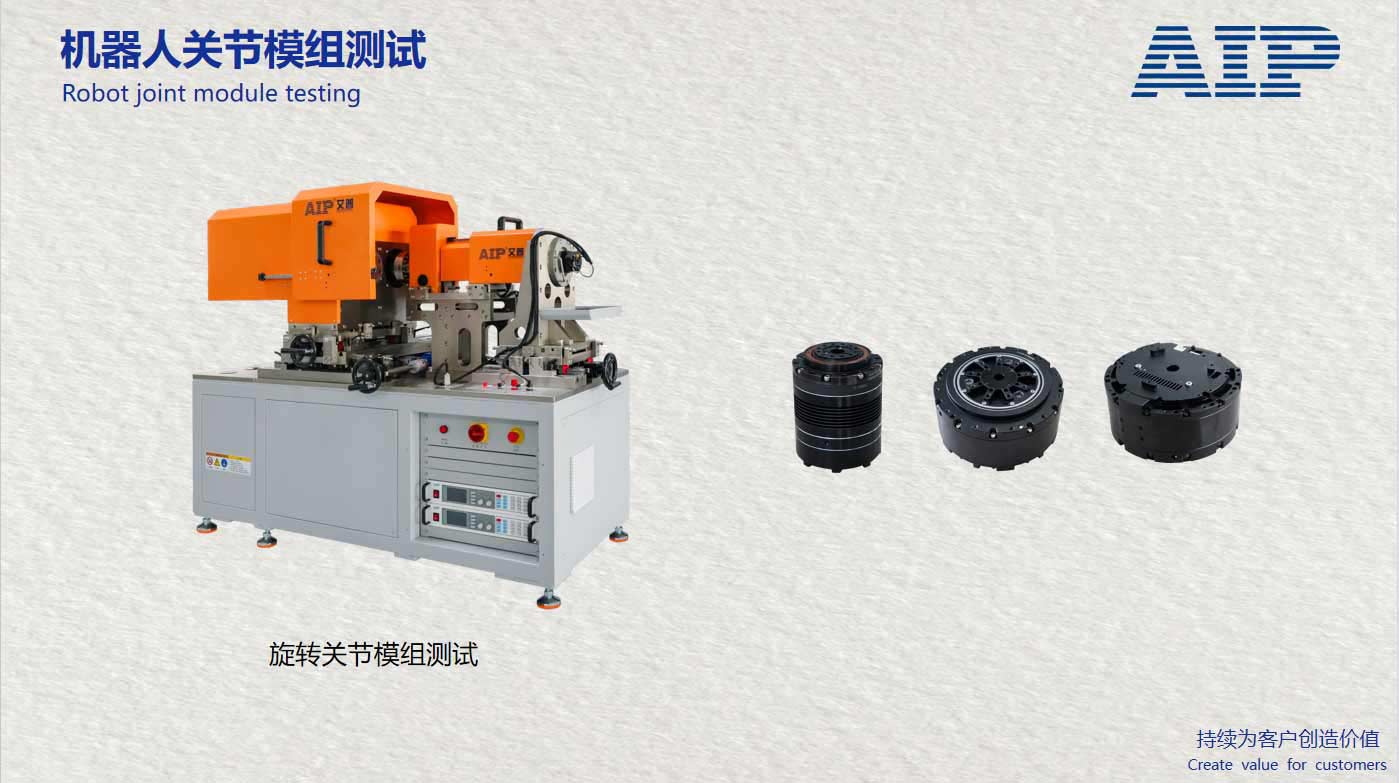

AIP艾普研發的機器人旋轉關節模組測試系統通過標準化、數字化的測試流程,不僅可以讓用戶全面掌握關節模組的真實性能,更能為產品迭代和質量控制提供堅實的數據支撐,推動機器人核心部件向更高精度、更高功率密度和更高可靠性不斷邁進!
